Диафрагма фланцевая камерная ДФК


Назначение

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.




Конструктивные особенности

  • Конструкция сочетает камерный (угловой) способ отбора давления и фланцевое соединение.
  • Возможные варианты диска:
    • стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411);
    • с коническим входом (по РД 50-411);
    • износоустойчивые (по РД 50-411);
    • с технологическим отверстием (без расточки диаметра).
  • В типовом исполнении изготавливается с одной парой патрубков для отбора давления и предусматривает приварку импульсных линий диаметром 16 мм.
  • По требованию заказчика количество пар отбора может быть увеличено, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

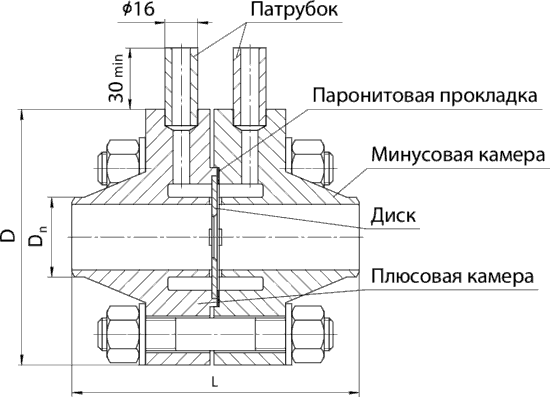

Диафрагма ДФК


Таблица 1

Условный проход Dу, мм

Монтажная длина L, мм

D, мм

Dn, мм

Обозначение диафрагмы

20

100

115

26

ДФК 10-20

25

120

115

33

ДФК 10-25

32

140

125

39

ДФК 10-32

40

170

130

46

ДФК 10-40


Материалы, контактирующие с рабочей средой

Таблица 2

Материал

Код материалов в условном обозначении диафрагмы

Камеры

Диск

Уплотнение

Сталь 12Х18Н10Т ГОСТ 5632

Сталь 12Х18Н10Т ГОСТ 5632

Паронит ГОСТ 481

Б/Б

Сталь 20 ГОСТ 1050

А/Б

Сталь 09Г2С ГОСТ 19281

09Г2С/Б


Гарантийные обязательства

Таблица 3

Параметр

Значение

Гарантийный срок эксплуатации, месяцы

12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления


Комплект поставки

Таблица 4

Наименование

Количество

Диск

1

Плюсовая камера

1

Минусовая камера

1

Паронитовая прокладка

1

Комплект крепежных изделий (шпильки, гайки, шайбы)

1

Паспорт предприятия изготовителя

1

Паспорт сужающего устройства (ЦСМ)*

1

Расчет диафрагмы (ЦСМ)*

1

*при заказе диафрагмы с расточкой.

Пример обозначения при заказе

Диафрагма

ДФК 10-40

А/Б

1

2

3

  1. Наименование.
  2. Обозначение по табл. 1.
  3. Код материалов, контактирующих с рабочей средой по табл. 2.

Приложения:

Диафрагмы опросный лист
