Диафрагма камерная ДФС

Назначение

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.

Конструктивные особенности

  • Диафрагма ДФС исполнения 1 устанавливается между торцевыми поверхностями фланцев исполнения 3 по ГОСТ 12815 с использованием паронитового уплотнения.
  • Диафрагма ДФС исполнения 2 сочетает диафрагму и овальное уплотнительное кольцо (Армко), устанавливается между фланцами исполнения 7 по ГОСТ 12815 и не требует дополнительных уплотнительных материалов.
  • Возможные варианты диска:
    • стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2));
    • стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411);
    • с коническим входом (по РД 50-411)
    •  износоустойчивые (по РД 50-411); с технологическим отверстием (без расточки диаметра).

Конструктивные исполнения


Таблица 1

Условный проход Dу, мм

D*, мм

Обозначение диафрагмы

50

88

ДФС 10-50

65

110

ДФС 10-65

80

121

ДФС 10-80

100

150

ДФС 10-100

125

176

ДФС 10-125

150

204

ДФС 10-150

200

260

ДФС 10-200

250

313

ДФС 10-250

300

364

ДФС 10-300

350

422

ДФС 10-350

400

474

ДФС 10-400

* для исполнения 1.

Материалы, контактирующие с рабочей средой

Таблица 2

Материал диафрагмы

Код материалов в условном обозначении диафрагмы

Сталь 12Х18Н10Т ГОСТ 5632

Б


Гарантийные обязательства

Таблица 3

Параметр

Значение

Гарантийный срок эксплуатации, месяцы

12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления


Комплект поставки

 Таблица 4

Наименование

Количество

Диафрагма

1

Паспорт предприятия изготовителя

1

Паспорт сужающего устройства (ЦСМ)*

1

Расчет диафрагмы (ЦСМ)*

1

*при заказе диафрагмы с расточкой.

Пример обозначения при заказе

Диафрагма

ДФС 10-80

Б

1

1

2

3

4

  1. Наименование.
  2. Обозначение по табл. 1.
  3. Код материалов, контактирующих с рабочей средой по табл. 2.

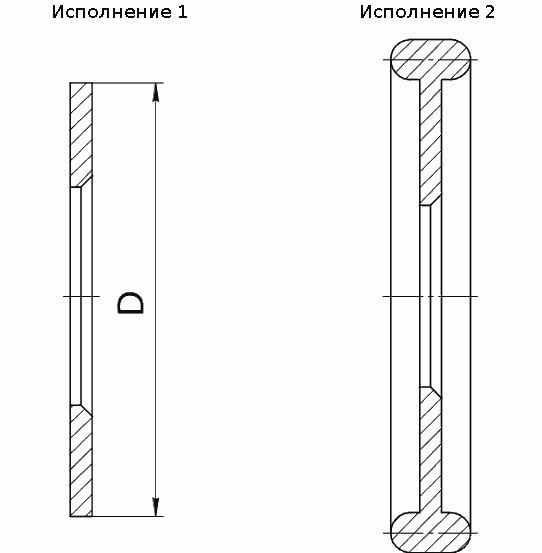

  4. Исполнение (см. рисунок).

Приложения:

Диафрагмы опросный лист
