Диафрагма камерная ДВС

01.jpgНазначение

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.



Конструктивные особенности

  • Габаритные размеры по МИ 2638.
  • Возможные варианты диска:
    • стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2));
    • стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411);
    • с коническим входом (по РД 50-411);
    • износоустойчивые (по РД 50-411);
    • с технологическим отверстием (без расточки диаметра).

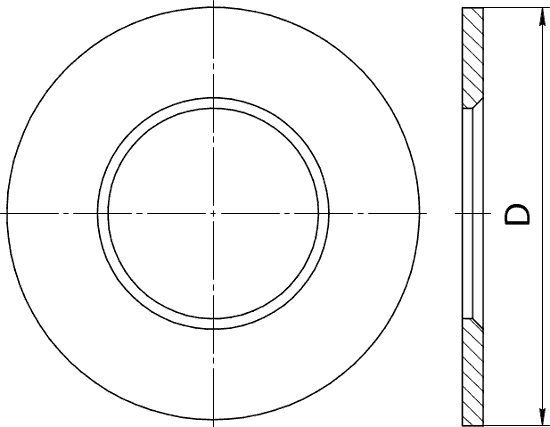

Диафрагма ДВС


Таблица 1

Условный проход Dу, мм

D, мм

Обозначение диафрагмы

50

80

ДВС 32-50

65

100

ДВС 32-65

80

115

ДВС 32-80

100

135

ДВС 32-100

125

165

ДВС 32-125

150

190

ДВС 32-150

200

245

ДВС 32-200

250

295

ДВС 32-250

300

350

ДВС 32-300

350

405

ДВС 32-350

400

453

ДВС 32-400


Материалы, контактирующие с рабочей средой

Таблица 2

Материал диафрагмы

Код материалов в условном обозначении диафрагмы

Сталь 12Х18Н10Т ГОСТ 5632

Б


Гарантийные обязательства

Таблица 3

Параметр

Значение

Гарантийный срок эксплуатации, месяцы

12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления


Комплект поставки

Таблица 4

Наименование

Количество

Диафрагма

1

Паспорт предприятия изготовителя

1

Паспорт сужающего устройства (ЦСМ)*

1

Расчет диафрагмы (ЦСМ)*

1

*при заказе диафрагмы с расточкой.

Пример обозначения при заказе

Диафрагма

ДВС 32-100

Б

1

2

3

  1. Наименование.
  2. Обозначение по табл. 1.
  3. Код материалов, контактирующих с рабочей средой по табл. 2.

Приложения:

Диафрагмы опросный лист
