Диафрагма бескамерная ДБС

01.jpgНазначение

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.



Конструктивные особенности

  • Габаритные размеры по МИ 2638.
  • Возможные варианты диска:
    • стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2));
    • износоустойчивые (по РД 50-411);
    • с технологическим отверстием (без расточки диаметра).

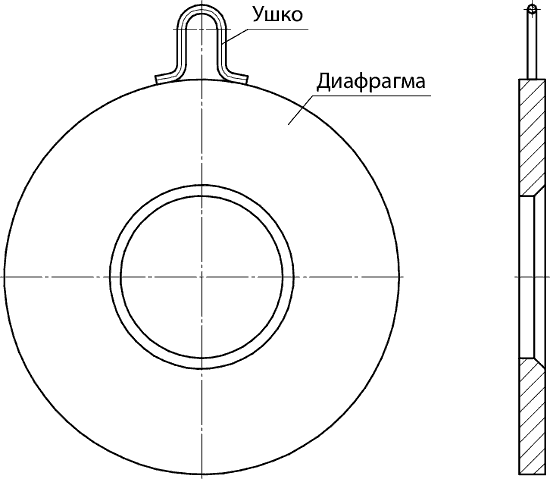

Диафрагма ДБС


Таблица 1

Условный проход Dу, мм

Обозначение диафрагмы при условном давлении Ру, МПа

до 0,6

свыше 0,6 до 1,6

свыше 1,6 до 2,5

свыше 1,6 до 4

300

ДБС 0,6-300

ДБС 1,6-300

ДБС 4-300

350

ДБС 0,6-350

ДБС 1,6-350

ДБС 4-350

400

ДБС 0,6-400

ДБС 1,6-400

ДБС 4-400

450

ДБС 0,6-450

ДБС 1,6-450

ДБС 4-450

500

ДБС 0,6-500

ДБС 1,6-500

ДБС 4-500

600

ДБС 0,6-600

ДБС 1,6-600

ДБС 4-600

700

ДБС 0,6-700

ДБС 1,6-700

ДБС 4-700

800

ДБС 0,6-800

ДБС 1,6-800

ДБС 2,5-800

-

900

ДБС 0,6-900

ДБС 1,6-900

ДБС 2,5-900

-

1000

ДБС 0,6-1000

ДБС 1,6-1000

ДБС 2,5-1000

-

Материалы, контактирующие с рабочей средой

 Таблица 2

Материал диафрагмы

Код материалов в условном обозначении диафрагмы

Сталь 12Х18Н10Т ГОСТ 5632

Б

Гарантийные обязательства

Таблица 3

Параметр

Значение

Гарантийный срок эксплуатации, месяцы

12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

Таблица 4

Наименование

Количество

Диафрагма

1

Паспорт предприятия изготовителя

1

Паспорт сужающего устройства (ЦСМ)*

1

Расчет диафрагмы (ЦСМ)*

1

*при заказе диафрагмы с расточкой.

Пример обозначения при заказе

Диафрагма

ДБС 1,6-300

Б

1

2

3

  1. Наименование.
  2. Обозначение по табл. 1.
  3. Код материалов, контактирующих с рабочей средой по табл. 2.
