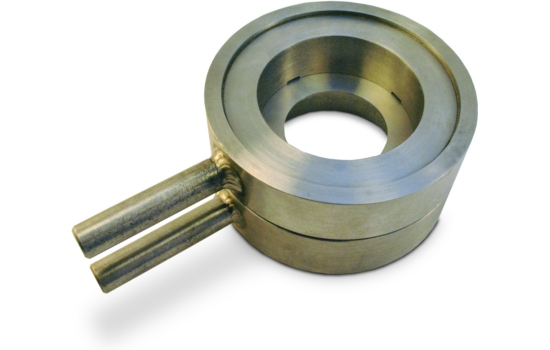

Диафрагма камерная ДКС


Назначение

Создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.


shop_property_file_237_166.jpg shop_property_file_237_167.jpg shop_property_file_237_168.jpg shop_property_file_237_169.jpg

Конструктивные особенности

  • Габаритные и присоединительные размеры по МИ 2638.
  • Возможные варианты диска:
    • стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2), МИ 2638);
    • стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411);
    • с коническим входом (по РД 50-411);
    • износоустойчивые (по РД 50-411);
    • с технологическим отверстием (без расточки диаметра).
  • В типовом исполнении изготавливается с одной парой патрубков для отбора давления и предусматривает приварку импульсных линий диаметром 16 мм.
  • По требованию заказчика количество пар отбора может быть увеличено до четырех, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

Конструктивные исполнения по МИ 2638


Таблица 1

Условный проход Dу, мм

Обозначение диафрагмы при условном давлении Ру, МПа

до 0,6

свыше 0,6 до 10

50

ДКС 0,6-50

ДКС 10-50

65

ДКС 0,6-65

ДКС 10-65

80

ДКС 0,6-80

ДКС 10-80

100

ДКС 0,6-100

ДКС 10-100

125

ДКС 0,6-125

ДКС 10-125

150

ДКС 0,6-150

ДКС 10-150

200

ДКС 0,6-200

ДКС 10-200

250

ДКС 0,6-250

ДКС 10-250

300

ДКС 0,6-300

ДКС 10-300

350

ДКС 0,6-350

ДКС 10-350

400

ДКС 0,6-400

ДКС 10-400

450

ДКС 0,6-450

ДКС 10-450

500

ДКС 0,6-500

ДКС 10-500

Материалы, контактирующие с рабочей средой

Таблица 2

Материал

Код материалов в условном обозначении диафрагмы

Камеры

Диск

Уплотнение

Сталь 12Х18Н10Т ГОСТ 5632

Сталь 12Х18Н10Т ГОСТ 5632

Паронит ГОСТ 481

Б/Б

Сталь 20 ГОСТ 1050

А/Б

Сталь 09Г2С ГОСТ 19281

09Г2С/Б

Таблица 3

Параметр

Значение

Гарантийный срок эксплуатации, месяцы

12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

Таблица 4

Наименование

Количество

Диск

1

Плюсовая камера

1

Минусовая камера

1

Паронитовая прокладка

1(2*)

Паспорт предприятия изготовителя

1

Паспорт сужающего устройства (ЦСМ)**

1

Расчет диафрагмы (ЦСМ)**

1

* для диафрагмы ДКС исполнения 3.

** при заказе диафрагмы с расточкой.

Пример обозначения при заказе

Диафрагма

ДКС 10-100

А/Б

1

1

2

3

4

  1. Наименование.
  2. Обозначение по табл. 1.
  3. Код материалов, контактирующих с рабочей средой по табл. 2.
  4. Исполнение по МИ 2638.

Приложения:

Диафрагмы опросный лист
