Автоматизированная система оперативного дистанционного управления (АСОДУ) канализационными насосными станциями

Описание технологического процесса:

Канализационные стоки попадают в приёмную ёмкость. При достижении уровня в приёмной ёмкости определённой уставки, включаются насосы, которые откачивают стоки на очистные сооружения. Объектами управления являются насосы, приточно – вытяжная вентиляция, дренаж.

При работе КНС решаются следующие задачи:

  • Пуск и остановка насосов при достижении уровня стоков определённых уставок;
  • Автоматический перевод насосов в рабочий или резервный режимы в зависимости от времени наработки каждого насоса;
  • Автоматический запуск резервного насоса при аварии рабочего насоса;
  • Сигнализация о нештатных ситуациях;
  • Управление приточно-вытяжной вентиляцией;
  • Передача данных о работе оборудования, о состоянии пожаро – охранной сигнализации в диспетчерскую используя канал GPRS;
  • Дистанционное изменение параметров работы оборудования КНС;

Состав и структура системы автоматизации

Система состоит из двух уровней:

Верхний (АРМ) – диспетчерский пункт, который состоит из клиента (персонального компьютера) подключенного к сети Internet через сервер. На сервере установлена программа «Сервер обмена с приборами». На АРМ диспетчера установлена SCADA, которая через ОРС сервер подключается к серверу обмена с приборами.

Нижний уровень – канализационные насосные станции. На всех станциях установлены контроллеры WinCon фирмы IСР DAS. Посредством этих контроллеров осуществляются функции автоматического управления работой оборудования, функции обмена информацией с верхним уровнем, функции связи с приборами учёта.

Данная схема позволяет осуществить централизованный контроль и управление всеми подключенными насосными станциями, независимо от их удалённости от диспетчерского пульта.

Использование SCADA системы позволяет осуществлять сбор, обработку и хранение информации, создание отчётов и визуализацию всей поступающей информации.

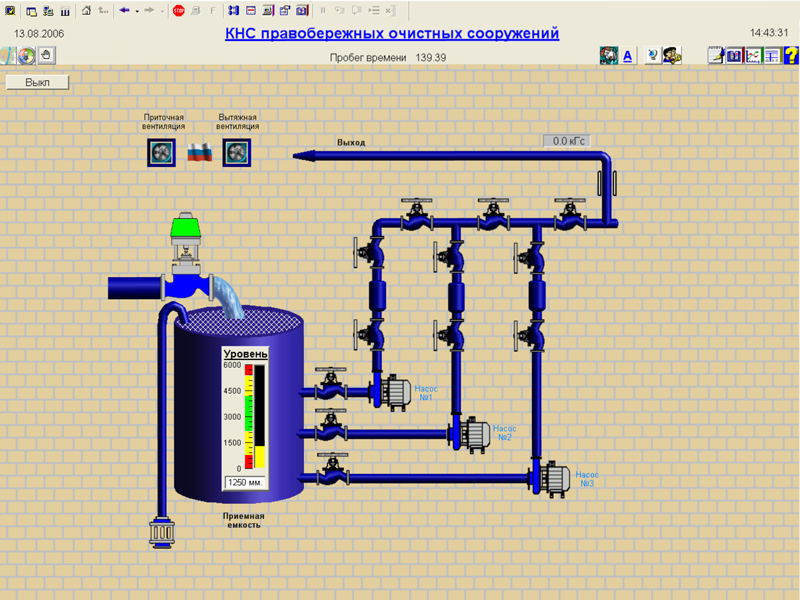

Визуализация SCADA на примере КНС правобережных очистных сооружений.

Реализованные функции:

  • Автоматическое управление работой насосов;
  • Автоматическое управление работой приточно-вытяжной вентиляции;
  • Автоматическое управление работой дренажной системы;
  • Обмен информацией между верхним и нижним уровнями через Интернет с использованием канала GPRS;
  • Приём сообщений о нештатных ситуациях;
  • Сигнализация об авариях на нижнем уровне;
  • Ведение архивов текущих параметров;
  • Ведение архивов аварийных параметров;
  • Создание отчётов из архивов, хранящихся на верхнем уровне;
  • Мониторинг процесса работы станции и отображение поступившей информации на экране компьютера в виде мнемосхем, графиков, таблиц.

Результаты и эффект от внедрения:

Снижение количества поломок насосных агрегатов, увеличение межремонтных периодов оборудования, улучшение условий труда обслуживающего персонала.
